蝶閥的七種區分方式
蝶閥是一種結構簡單的調節閥?？捎糜诘蛪汗艿澜橘|(zhì)的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥?？捎糜诳刂瓶諝?、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。

按驅動方式分

(1)電動蝶閥

(2)氣動蝶閥

(3)液動蝶閥

(4)手動蝶閥

按結構形式分:

(1)中心密封蝶閥

(2)單偏心密封蝶閥

(3)雙偏心密封蝶閥

(4)三偏心密封蝶閥

密封面材質分:

(1)軟密封蝶閥

1)密封副由非金屬軟質材料對非金屬軟質材料構成。

2)密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥

1)密封副由金屬硬質材料對金屬硬質材料構成。

按密封形式分:

(1)強制密封蝶閥

1)彈性密封蝶閥:密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。

2)外加轉矩密封蝶閥:密封比壓由外加于閥門軸上的轉矩產生。

(2)充壓密封蝶閥

1)密封比壓由閥座或閥板上的彈件密封元件充壓產生。

(3)自動密封蝶閥

1)密封比壓由介質壓力自動產生。

按工作壓力分:

(1)真空蝶閥。工作壓力低于標堆大氣壓的蝶閥。

(2)低壓蝶閥。公稱壓力PN<1.6MPa的蝶閥。

(3)中壓蝶閥。公稱壓力PN為2.5--6.4MPa的蝶閥。

(4)高壓蝶閥。公稱壓力PN為10.0--80.0MPa的蝶閥。

(5)chao高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分:

(1)高溫。t>450 °C的蝶閥。

(2)中溫蝶閥。120 C<t<450 ℃的蝶閥。

(3)常溫蝶閥。一40C<t<120 °C的蝶閥。

(4)低溫蝶閥。一100<t<一40 °C的蝶閥。

(5)超低溫蝶閥。t<一100 °C的蝶閥。

按連接方式分:

(1)對夾式蝶閥

對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。

對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

(2)法蘭式蝶閥

法蘭式蝶閥為垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈，為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。

(3)凸耳式蝶閥

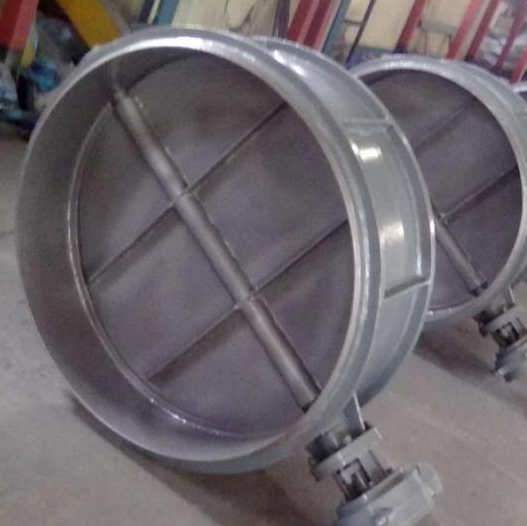

(4)焊接式蝶閥

焊接式蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
