金華市石料廠除塵器安裝完畢 石料廠布袋除塵器
產品分類：
工程案例

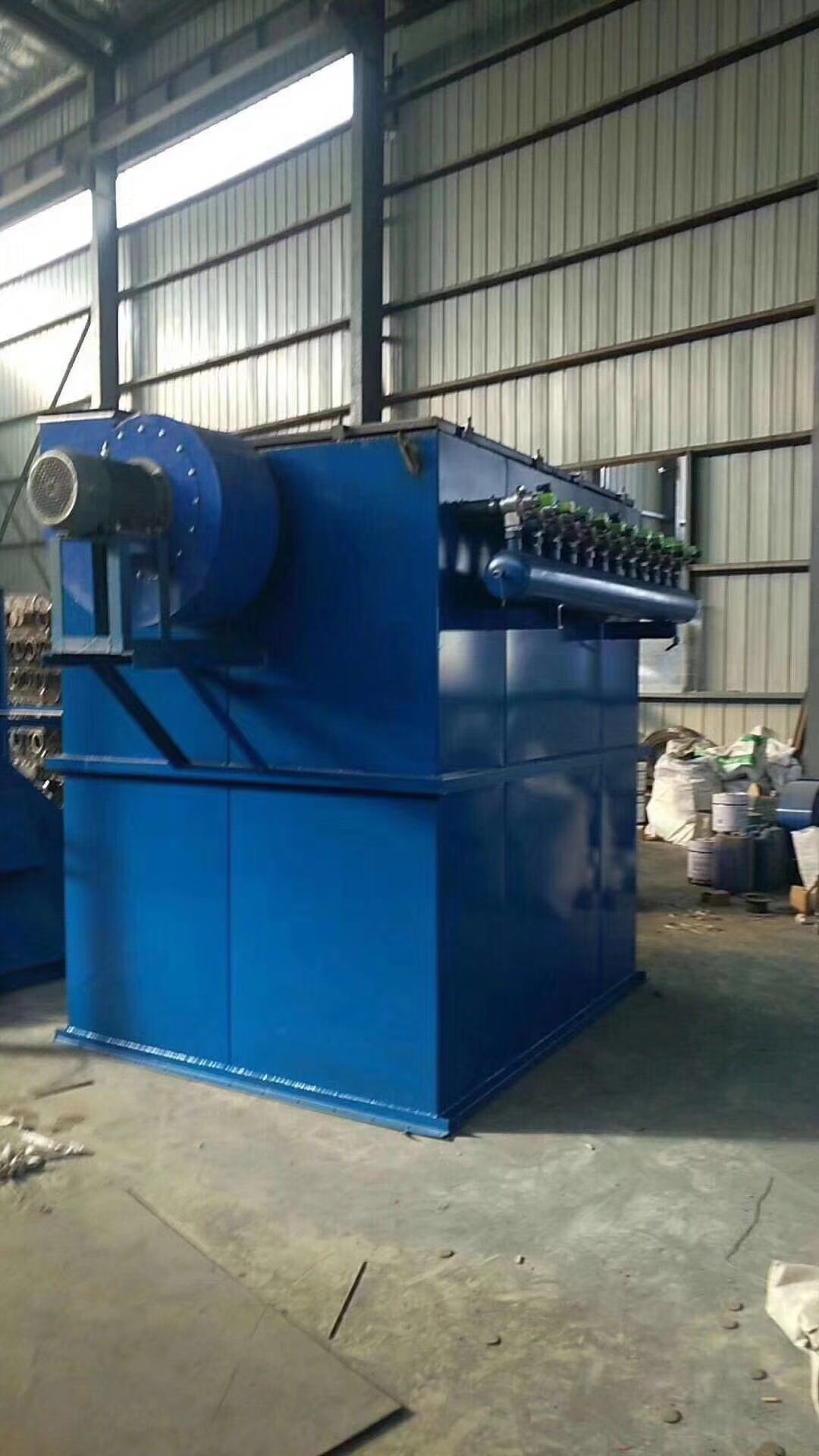

NHMC-96型脈沖袋式除塵器是我公司引進德國具有九十年代技術水平的高效收塵器進行消化吸收，并結合中國特點，研制出來的一種新型除塵器。
訂購熱線：13127313706

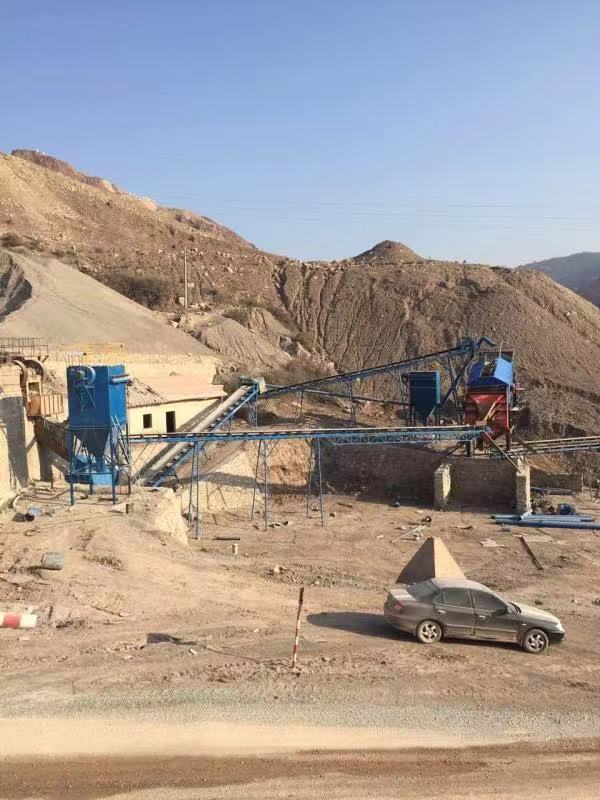

金華市銅山宏豐石料有限公司于2018年10月25 日訂做的三臺DMC-96脈沖除塵器于2018.11. 3 日已經 全部 生產制作完成 ,全部調試安裝完成，運行良好。
NHMC-96型脈沖袋式除塵器是我公司引進德國具有九十年代技術水平的高效收塵器進行消化吸收，并結合中國特點，研制出來的一種新型除塵器。該除塵器是采用高壓（0.5～0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術。能夠從含有大量超細微塵（顆粒≤5μm，含量≥70%以上），高濃度（1300g/mn3）的氣體中，把99.99%的粉塵收集下來。在國家新的環保標準條件下，該除塵器廣泛用于食品、制藥、機械、化工、冶金、鋼鐵等行業。
（1）箱體：包括袋室、凈氣室、花板、濾袋、濾袋骨架、儲氣包、控制柜、檢修門、箱體設計耐壓為1500Pa。
（2）出風系統：包括風機、風機配用防爆電機。
（3）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（4）排灰系統：機型專用304不銹鋼材質的重力插板閥，下配有同樣材質的物料接收小車。
工作原理
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣（0.5～0.7MPa）由噴吹管孔眼噴出進入濾袋，使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
為了便于檢查和更換濾袋，在本機的上箱體上裝有可掀起的蓋板和掀起裝置，這樣濾袋骨架可以從上面抽出、裝入，免于進入含塵箱體內工作，改善了勞動條件。設備主體采用3毫米厚的304材質不銹鋼板焊接而成，每個箱體間用螺絲鏈接，以便于安裝和拆卸。含塵空氣入口設在下箱體上，凈氣出口設在上箱體上。下箱體為錐形集塵箱，收集落下的灰塵，底部裝有排灰裝置，把落下的灰塵排出機外，外有物料加收小車，粉塵可以回收再利用，為企業降低生產成本，形成良好的循環提供了便利條件。
主要技術參數
主要技術參數
設備名稱：NHMC-96型脈沖袋式除塵器
處理面積：76.8㎡
過濾風量：5500～7000m³/h
過濾風速：1～1.4 m³/min
耗氣量：0.096 m³/min
噴吹壓力：0.5～0.7Mpa
承受壓力：5000Pa
設備阻力：≤1200Pa
風機型號：4-72 5A 11KW
濾袋規格：Φ133*2000mm，共96條
骨架規格：Φ120*1950mm，共96根
工作溫度：120℃
瞬間溫度：150℃
電磁脈沖閥：DMF-Z-25 防爆型，12支
控制柜：1臺，本廠生產
設備外形（長*寬*高）：2200*1550*4200mm
為便于運輸，設備解體經泊頭物流發往您單位，收到設備后，請按照配置表核對項目，檢查是否缺件，然后檢查在運輸途中是否造成損壞，有問題與我方聯系，請貴單位做好設備的防損、防竊等保管工作。對排灰機構進行專門檢查，轉動或潤滑部分要涂抹潤滑脂，出廠前我公司已經調試好并試運行。
1、安裝時要按照除塵器設備圖紙或國家、行業有關安裝的規范要求執行。
2、安裝設備分上、下兩箱體，安裝前確保地表水平，先固定好灰斗，檢查相關尺寸，糾正誤差，在安裝上箱體。
3、檢查儲氣包、脈沖閥、電氣系統及壓縮空氣管路系統，還有檢查門和各法蘭連接處，確保密封。檢查門密封墊應用膠粘接，密封墊搭接處斜接或者疊接，不允許有縫隙或脫落，以防漏風。
4、安裝壓縮空氣管路時，管路內要吹靜，除去污物防止堵塞，連接處要保持密封。安裝后試壓，試壓時關閉安全閥，將減壓閥調至規定壓力。
5、除塵器內部及各法蘭連接件各處應清掃干凈，仔細觀察除塵器內部有無異物，保證除塵器正常運轉，在螺孔處加入密封墊，再上螺栓擰緊，以防漏風。
6、按照電器電路圖安裝電源及控制電路。
7、除塵器整機安裝完畢，再按圖紙檢查調整。箱體、灰斗有無明顯的氣孔、漏焊、咬口等缺陷，必要時，要進行補焊，本設備出廠前，已進行高壓空氣打壓測漏試驗，安全出廠。
8、安裝濾袋與骨架。注意防止濾袋與周?chē)挠参?、尖角物件接觸、碰撞。禁止腳踩、重壓、以防破損。濾袋的袋口與花板孔口嵌緊，不能歪斜，不留縫隙。除塵骨架應從袋口垂直向下放入安裝。
9、除塵器系統安裝完畢。
