脈沖閥膜片簡介及工作原理
脈沖閥膜片簡介及工作原理

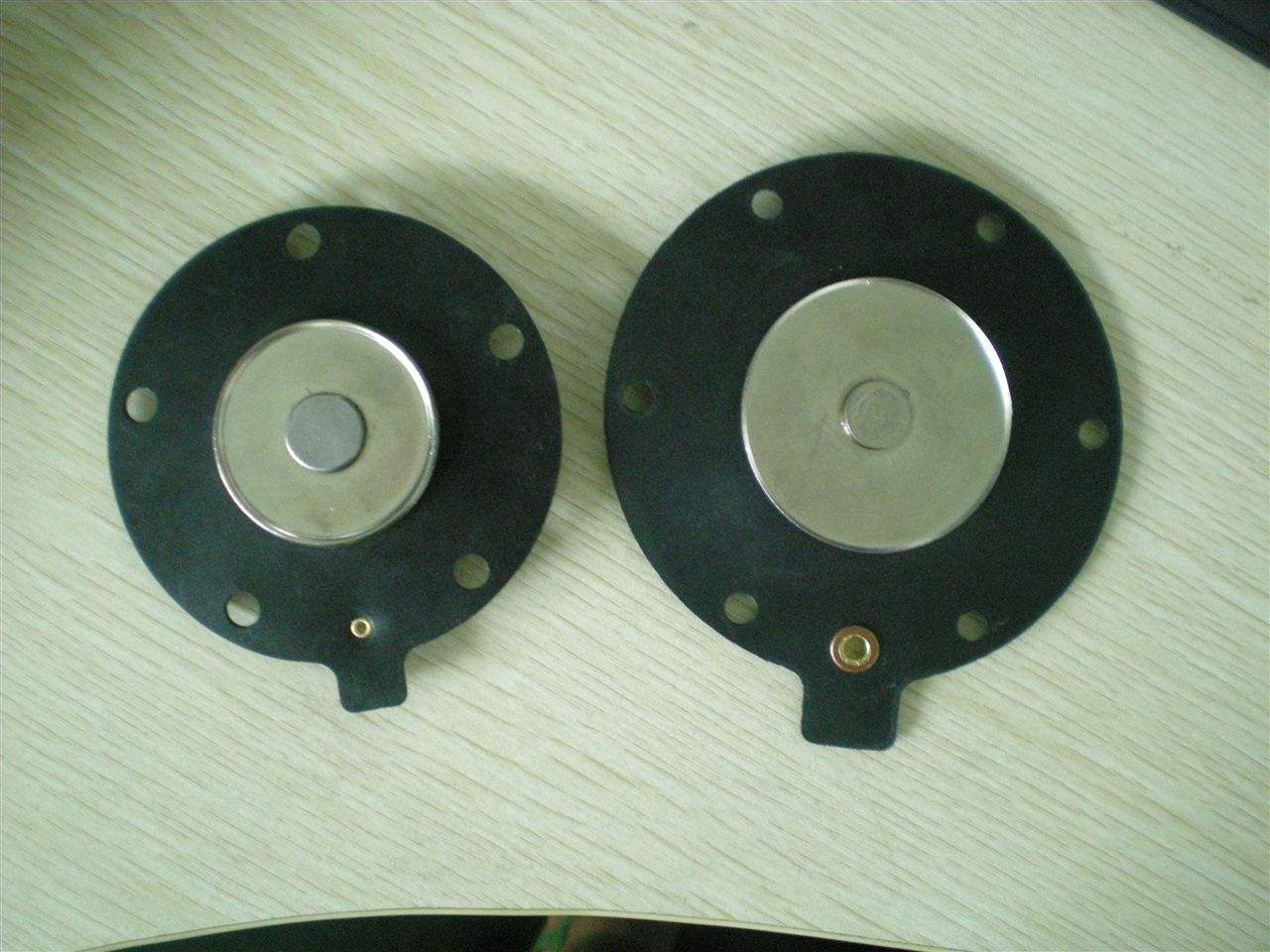

脈沖閥膜片是一個由安裝有用來封堵壓縮空氣管道或者說封堵閥的出氣口的鉚頭，放氣卸荷孔和四周有固定支撐用的螺栓孔的一整張橡膠膜片，是電磁脈沖閥中的關鍵控制部件。
工作原理
脈沖閥膜片把脈沖閥分為前后二個氣室，當電磁脈沖閥在脈沖袋式除塵器清灰系統中接通清潔壓縮空氣時，壓縮空氣通過節流孔，進入后氣室，此時后氣室的壓力將膜片緊貼閥的出氣口，脈沖閥處于關閉狀態，脈沖控制儀輸出信號，使脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，使膜片后移，壓縮空氣通過閥的出氣口噴吹，脈沖閥處于開啟狀態噴吹開始，脈沖控制儀輸出的電信號消失，脈沖閥的電磁先導頭銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使脈沖閥膜片緊貼閥的出氣口，脈沖閥處于關閉狀態，噴吹停止，噴吹時間的長短氣量大小由控制儀來進行控制。
