CLK擴散式旋風除塵器與一般旋風除塵器最大的區別有兩點：一是具有呈倒錐體形狀的錐體；二是在錐體的底部裝有反射屏。倒錐體的作用是，它其有逐漸增大自錐體壁至錐體中心的距離，減小了含塵氣體由錐體中心短路到排氣管的可能性。反射屏的作用可使已經被分離的粉塵沿著錐體與反射屏之間的環縫落入灰斗，防止上升的凈化氣體重新把細微粉塵卷起帶走，因而提高了除塵效率，當取消反射屏后除塵效率有明顯下降，例如，在進口氣速為21m/s，進口氣體含塵濃度為50g/m3時，無反射屏的除塵效率僅81%～86%；采用60°反射屏時，除塵效率為93%～95%。反射屏的錐角一般采用60°，試驗證明，它較45°錐角的反射屏有除塵效率高、壓力損失低的優點。

CLK擴散式旋風除塵器結構設計：

CLK擴散式旋風除塵器的各部分的構造比例設計要合理。旋風除塵器的外筒直徑及高度對其性能的影響較大，外筒體的直徑較小，氣流運動給予塵粒的離心力越大。因此，外形細長的旋風除塵器比短粗的除塵器效率要高，而且能夠捕集較細的塵粒，但是流體的阻力較大。一般認為，性能較好的旋風除塵器的外筒部分的高度為其直徑的1-2倍，椎體部分的高度為直徑的1-3倍，椎體的角度為20°-40°。

CLK擴散式旋風除塵器入口的斷面的寬高之比也很重要，寬高比越小，井口氣流在徑向方向越薄，越有利于粉塵在圓筒內的分離和沉降，除塵效率就越高。因此進口斷面多采用個矩形，寬高之比為2左右。

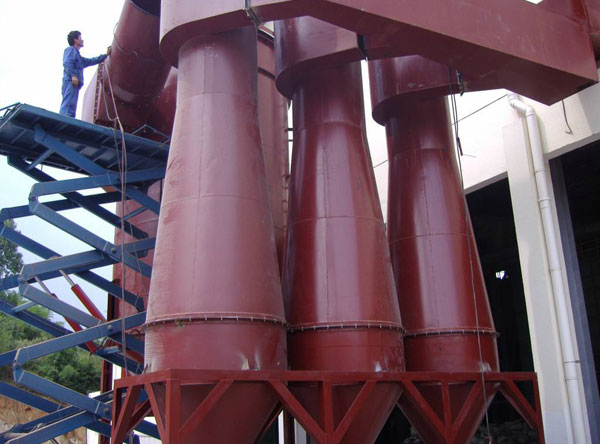

CLK擴散式旋風除塵器的結構外形：

CLK擴散式旋風除塵器筒身呈倒圓錐形，因而減少了含塵氣體自筒身中心短路到出口去的可能性，并裝有圓錐形的反射屏，防止兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，它具有除塵效率高，結構簡單，加工制造容易，投資低和壓力損失適中等優點。

CLK擴散式旋風除塵器工作原理：

含塵氣體經矩形進風口沿切向進入筒體，粉塵在離心力的作用下，被拋向器壁，并隨旋轉氣流向下旋轉運動，大部分氣流受反射屏的發散作用，旋轉上升經排氣管排出，小部分氣流隨粉塵反射屏和錐體之間的環隙進入灰斗，殼體下部直徑變大，旋轉氣流減慢，粉塵在慣性作用下被捕集在灰斗內，氣體則經反射屏的透氣孔至排氣管排出。
